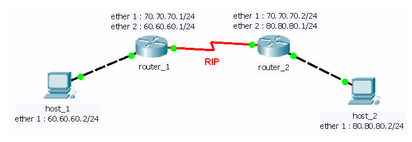

1. Routing Information Protocol (RIP)
Adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP). Protokol ini menggunakan algoritma Distance-Vector Routing. Pertama kali didefinisikan dalam RFC 1058 (1988). Protokol ini telah dikembangkan beberapa kali, sehingga terciptalah RIP Versi 2 (RFC 2453). Kedua versi ini masih digunakan sampai sekarang, meskipun begitu secara teknis mereka telah dianggap usang oleh teknik-teknik yang lebih maju, seperti Open Shortest Path First (OSPF) dan protokol OSI IS-IS. RIP juga telah diadaptasi untuk digunakan dalam jaringan IPv6, yang dikenal sebagai standar RIPng (RIP Next Generation / RIP generasi berikutnya), yang diterbitkan dalam RFC 2080 (1997).
Routing protokol yang menggunakan algoritma distance vector, yaitu algortima Bellman-Ford. Pertama kali dikenalkan pada tahun 1969 dan merupakan algoritma routing yang pertama pada ARPANET. Versi awal dari routing protokol ini dibuat oleh Xerox Parc’s PARC Universal Packet Internetworking dengan nama Gateway Internet Protocol. Kemudian diganti nama menjadi Router Information Protocol (RIP) yang merupakan bagian Xerox network Services.
- RIP menggunakan protocol udp pada port 520 untuk mengirimkan informasi routing antar router.
- RIP menghitung routing terbaik berdasarkan perhitungan hop.
- RIP membutuhkan waktu untuk melakukan converge.
- RIP membutuhkan power cpu yang rendah dan memory yang kecil dari pada protocol yang lainnya.
- RIP menggunakan classful routing (/8,/16,/24). RIP tidak dapat mengatur classless routing.
- Biasanya menggunakan sebuah algoritma routing dimana setiap router secara periodik mengirimkan update routing kepada semua tetangga(neighbor) dengan cara mem-broadcast seluruh isi tabel routing.
Kelebihan RIP :
a. Menggunakan metode Triggered Update.
b.RIP memiliki timer untuk mengetahui kapan router harus kembali memberikan informasi routing.
c.Jika terjadi perubahan pada jaringan, sementara timer belum habis, router tetap harus mengirimkan informasi routing karena dipicu oleh perubahan tersebut (triggered update).
d. Mengatur routing menggunakan RIP tidak rumit dan memberikan hasil yang cukup dapat diterima, terlebih jika jarang terjadi kegagalan link jaringan.
Kekurangan RIP :
a. Jumlah host Terbatas
b. RIP tidak memiliki informasi tentang subnet setiap route.
c. RIP tidak mendukung Variable Length Subnet Masking (VLSM).
d. Ketika pertama kali dijalankan hanya mengetahui cara routing ke dirinya sendiri (informasi lokal) dan tidak mengetahui topologi jaringan tempatnya berada
2. Interior Gateway Routing Protocol (IGRP)
Adalah protocol distance vector yang diciptakan oleh perusahaan Cisco untuk mengatasi kekurangan RIP. Jumlah hop maksimum menjadi 255 dan sebagai metric, IGRP menggunakan Bandwidth, MTU, Delay Dan Load. IGRP adalah protocol routing yang menggunakan Autonomous System (AS) yang dapat menentukan routing berdasarkan system, interior atau exterior.Administrative distance untuk IGRP adalah 100.
IGRP merupakan suatu penjaluran jarak antara vektor protokol, bahwa masing-masing penjaluran bertugas untuk mengirimkan semua atau sebagian dari isi table penjaluran dalam penjaluran pesan untuk memperbaharui pada waktu tertentu untuk masing-masing penjaluran.
Penjaluran memilih alur yang terbaik antara sumber dan tujuan. Untuk menyediakan fleksibilitas tambahan, IGRP mengijinkan untuk melakukan penjaluran multipath. Bentuk garis equal bandwidth dapat menjalankan arus lalu lintas dalam round robin, dengan melakukan peralihan secara otomatis kepada garis kedua jika sampai garis kesatu turun.
Penjaluran memilih alur yang terbaik antara sumber dan tujuan. Untuk menyediakan fleksibilitas tambahan, IGRP mengijinkan untuk melakukan penjaluran multipath. Bentuk garis equal bandwidth dapat menjalankan arus lalu lintas dalam round robin, dengan melakukan peralihan secara otomatis kepada garis kedua jika sampai garis kesatu turun.
Isi dari informasi routing adalah:
a. Identifikasi tujuan baru,
b. Mempelajari apabila terjadi kegagalan.
IGRP mengirimkan update routing setiap interval 90 detik. Update ini advertise semua jaringan dalam AS. Kunci desain jaringan IGRP adalah:
a. Secara otomatis dapat menangani topologi yang komplek
b. Kemampuan ke segmen dengan bandwidth dan delay yang berbeda
c. Skalabilitas, untuk fungsi jaringan yang besar
Secara default, IGRP menggunakan bandwidth dan delay sebagai metric. Sedangkan Untuk konfigurasi tambahan, IGRP dapat dikonfigurasi menggunakan kombinasi semua varibel atau yang disebut dengan Composite Metric. Variabel-variabel itu misalnya: bandwidth, delay, load, reliability .
Operasi IGRP :
Masing-masing penjaluran secara rutin mengirimkan masing-masing jaringan lokal kepada suatu pesan yang berisi salinan tabel penjaluran dari tabel lainnya. Pesan ini berisi tentang biaya-biaya dan jaringan yang akan dicapai untuk menjangkau masing-masing jaringan tersebut. Penerima pesan penjaluran dapat menjangkau semua jaringan didalam pesan sepanjang penjaluran yang bisa digunakan untuk mengirimkan pesan.
Tujuan dari IGRP :
a. Penjaluran stabil dijaringan kompleks sangat besar dan tidaka ada pengulangan penjaluran.
b. Overhead rendah, IGRP sendiri tidak menggunakan bandwidth yang diperlukan untuk tugasnya.
c. Pemisahan lalu lintas antar beberapa rute paralel.
d. Kemampuan untuk menangani berbagai jenis layanan dengan informasi tunggal.
e. Mempertimbangkan menghitung laju kesalahan dan tingkat lalu lintas pada alur yang berbeda.
f. Penjaluran stabil dijaringan kompleks sangat besar dan tidaka ada pengulangan penjaluran
g. Overhead rendah, IGRP sendiri tidak menggunakan bandwidth yang diperlukan untuk tugasnya
3. Open Short Path First (OSPF)
OSPF merupakan sebuah routing protokol yang hanya dapat bekerja dalam jaringan internal di mana masih memiliki hak administrasi terhadap jaringan tersebut. OSPF juga merupakan routing protokol yang berstandar terbuka, yaitu routing protokol ini bukan ciptaan dari vendor manapun. Dengan demikian, siapapun dapat menggunakannya, perangkat manapun dapat kompatibel dengannya, dan dimanapun routing protokol ini dapat diimplementasikan. OSPF menggunakan protokol routing link-state, yang memiliki titik berat pada kinerja processor, kebutuhan memori dan konsumsi bandwidth.
Setiap protokol routing memiliki kelebihan dan kekurangan masing-masing. Routing Information Protocol (RIP) dan OSPF salah satu dari dynamic routing. Namun OSPF lebih baik daripada RIP, karena RIP dapat menimbulkan routing loop dan menggunakan bandwith yang lebih besar (Syafrizal, 2008).
OSPF bekerja berdasarkan algoritma Shortest Path First yang dikembangkan berdasarkan algoritma Dijkstra. Sebagai Interior Gateway protocol (IGP). Interior Gateway protocol atau Interior RoutingProtokol dikembangkan untuk menghubungkan router-router dibawah kendali administrator jaringan (Sofana, 2008). OSPF mendistribusikan informasi routing-nya di dalam router-router yang tergabung ke dalam suatu AS. AS adalah jaringan yang dikelola oleh administrator setempat. OSPF menggunakan protokol routing link-state, didesain untuk bekerja dengan sangat efisien dalam proses pengiriman update informasi rute. OSPF merupakan protokol alternatif untuk menutupi kelemahan RIP. OSPF juga merupakan protokol routing yang menggunakan prinsip multipath (multi path protokol) dapat mempelajari berbagai rute dan memilih lebih dari satu rute ke host tujuan.
OSPF digunakan bersamaan dengan IP, maksudnya paket OSPF dikirim bersamaan dengan header paket data IP. Setiap router OSPF mempunyai database yang identik yang menggambarkan topologi suatu Autonomous System yang disebut dengan Link State database (Topological database). Dari databaseini, perhitungan Shortest Path First dilakukan untuk membentuk Routing Table. Perhitungan ulang terhadap Shortest Path First dilakukan apabila terjadi perubahan pada topologi jaringan. OSPF memungkinkan beberapa jaringan untuk dikelompokkan bersama. Pengelompokkan seperti ini dinamakan dengan area dan topologinya tersembunyi dari seluruh AS. Informasi yang tersembunyi ini memungkinkan penurunan traffic routing. Dengan menggunakan konsep area sistem penyebaran informasinya menjadi lebih teratur dan tersegmentasi. Dengan adanya distribusi routing yang teratur, maka penggunaan bandwidth akan lebih efisien, lebih cepat mencapai konvergensi, dan lebih presisi dalam menentukan rute terbaik dalam mengirim paket (Syafrizal, 2008).
Contoh Model jaringan 3 area OSPF terdiri dari 3 area yaitu area 0, area 1 dan area 2. Berikut desain topologinya:
4. Enchanced Interior Gatway Routing Protocil (EIGRP)
Merupakan hasil pengembangan dari routing ptotokol pendahulunya yaitu IGRP yang keduanya adalah routing pengembangan dari CISCO. Pengembangan itu dihasilkan oleh perubahan dan bermacam-macam tuntutan dalam jaringan Skala jaringan yang besar. EIGRP menggabungkan kemampuan dari Link-State Protokol dan Distance Vector Protokol, terlebih lagi EIGRP memuat beberapa protocol penting yang secara baik meningkatkan efisiensi penggunaannya ke routing protocol lain.
EIGRP sering disebut juga Hybrid-Distance-Vector Routing Protocol, karena cara kerjanya menggunkan dua tipe routing protocol, yaitu Distance vector protocol dan Link-State protocol. Dalam pengertian bahwa routing EIGRP sebenarnya merupakan distance vector protocol tetapi prinsip kerjanya menggunakan links-states protocol. Sehingga EIGRP disebuat sebagai hybrid-distance-vector,mengapa dikatakan demikian karena prinsip kerjanya sama dengan links-states protocol yaitu mengirimkan semacam hello packet.
Algoritma EIGRP :
EIGRP memiliki sistem pembangunan routing protocol dengan membuat sebuah algoritma yang dikenal dengan nama DUAL. Dual digunkan untuk mengkalkulasi dan membangun sebuah routing table. DUAL digunakan untuk memastikan sebuah jalur untuk sebuah network dan menyediakan sebuah loopless routing environment.agar membantu mengirimkan sebuah packet ke sebuah jaringan, DUAL mengirimkan sebuah packet query kepada network yang berseberangan denganya maupun router yang terkoneksi langsung dengan dia.
Selama mengirimkan query packet ,setiap router akan melanjutkan untuk meneruskan query packet tersebut sampai sebuah router akan mengirimkan sebuah replay packet sebagai informasi bagaimana caranya untuk menuju ke sebuah jaringan tertentu. Ketika replay paket telah diterima oleh router yang mengirimkan query packet, DUAL akan mengkalkulasi dan menentukan router yang mana yang akan menjadi Successor dan router yang mana yang akan menjadi feasible successor.
Successor akan menjadi jalur yang utama,dan jalur yang terdekat,yang paling efissien yang untuk menuju kesebuah network yang dapat di jangkau oleh DUAL.Jalur successor router dikalkulasikan dengan menggunakan Delay,bandwidth,dan factor-faktor yang lain.sedangkan feasible successor adalah jalur backup atau jalur cadangan yang akan digunakan ketika router tidak memilih jalur successornya.dan tidak digharuskan sebuah router yang menggunkan protocol EIGRP menentukan feasible successor.
Ketika successor atupun feasible successor jatuh,Maka DUAL kan mengirimkan kembali query packet ke masing-masing router dan meletkakn jalur yang telah ia pelajri dari pengiriman query paket akan disimpan dalam sebuah routing table.
DUAL memungkinkan router EIGRP untuk menentukan apakah jalur yang diberikan oleh router tetangga looped atau free-loop dan mengizinkan router yang menggunakan protocol EIGRP untuk menemukan jalur alternatif tanpa harus menunggu update dari router lain.
Struktur Data EIGRP :
a. Hello packet
Hello packet dikirim secara multicast ke IP Address 224.0.0.10. EIGRP akan mengirimkan hello packet untuk mengetahui apakah router-router tetangganya masih hidup ataukah dalam keadaan mati Pengiriman hello packet tersebut bersifat simultant, dalam hello packet tersebut mempunyai hold time, bila dalam jangka waktu hold time router tetangga tidak membalas hello paket tadi maka router tersebut akan dianggap dalam keadaan mati. Biasanya hold time itu 3x waktunya hello packet, hello packet defaultnya 15 second. Lalu DUAL akan meng-kalkulasi ulang untuk pathnya dan tidak memerlukan.
b. Update packets
Update packets digunakan untuk menyampaikan tujuan yang dapat dijangkau oleh router. Ketika sebuah router baru ditemukan Update packets dikirim secara unicast sehingga router dapat membangun topologi table.dalam kasus lain, Update packets dikirim secara multicast untuk perubahan link-cost.
c. Acknowledgement packet
Acknowledgement Packet adalah Hello packet yang tidak berisikan data, packet Acknowledgement memuat non zero acknowledgement number dan selalu dikirimkan dengan mengunakan unicast address, acknowledgement merupakan sebuah pemberitahuan bahwa paket datanya telah diterima.
d. Query packets
Query packets adalah sebuah request atau permintaan yang dilakukan secara multicast yang akan meminta sebuah route. Selama mengirimkan query packet ,setiap router akan melanjutkan untuk meneruskan query packet tersebut sampai sebuah router akan mengirimkan sebuah replay packet sebagai informasi bagaimana caranya untuk menuju ke sebuah jaringan tertentu.
e. Reply packets
Reply packets dikirim apabila router tujuan tidak memiliki feasible successors. Reply packets dikirim untuk merespon Query packet yang menginstrusikan bahwa router pengirim tidak memperhitunghkan ulang jalurnya karena feasible successors masih tetap ada. Reply packets adalah packet unicast yang dikirim ke router yang mengirimkan Query packet.
Cirri – cirinya :• Menggunakan formula berbasis bandwidth dan delay untuk menghitung metric yang sesuai dengan suatu rute• Melakukan konvergensi secara tepat ketika menghindari loop• Tidak melakukan perhitungan-perhitungan rute seperti yang dilakukan oleh protocol link state. Hal ini menjadikan EIGRP tidak membutuhkan desain ekstra, sehingga hanya memerlukan lebih sedikit memori dan proses dibandingkan protocol link state• Konvergensi EIGRP lebih cepat dibandingkan dengan protocol distance vector.• Mengurangi pembebanan di jaringan.• EIGRP adalah protocol Cisco-propritary, sehingga jika diterapkan pada jaringan multivendor diperlukan suatu fungsi yang disebut route redistribution• EIGRP satu-satunya yang dapat melakukan unequal load balancing.• Kombinasi terbaik dari protocol distance vector dan link state.• Mendukung multiple protokol network (IP, IPX, dan lain-lain).• Konfigurasi semudah RIP
5. Border Gateway Protocol (BGP)
BGP adalah exterior protocol gateway untuk komunikasi antara router dalam autonomous system yang berbeda, BGP menggantikan EGP versi lama yang digunakan pada ARPANET. Sebuah BGP sistem akan bertukar informasi dengan BGP yang lain dalam jaringan, informasi ini cukup untuk membangun graf dalam hubungan AS, routing loop dapat terjadi dalam graf dan kebijakanrouting loop dapat dibatalkan.
BGP adalah inti dari protokol routing internet. Protocol ini yang menjadi backbone dari jaringan internet dunia. BGP adalah protokol routing inti dari internet yg digunakan untuk melakukan pertukaran informasi routing antar jaringan. Ia bekerja dengan cara memetakan sebuah tabel IP network yang menunjuk ke jaringan yg dapat dicapai antar Autonomous System (AS). Hal ini digambarkan sebagai sebuah protokol path vector. BGP tidak menggunakan metrik IGP (Interior Gateway Protocol) tradisional, tapi membuat routing decision berdasarkan path, network policies, dan atau ruleset. dari Januari 2006 hingga saat ini BGP versi 4 masih digunakan. BGP mendukung Class Inter-Domain Routing dan menggunakan route aggregation untuk mengurangi ukuran tabel routing. sejak tahun 1994, BGP-4 telah digunakan di internet. semua versi dibawahnya sudah tidak digunakan. BGP diciptakan untuk menggantikan protokol routing EGP yang mengijinkan routing secara tersebar sehingga tidak harus mengacu pada satu jaringan backbone saja.
Cirri – cirinya :
- Memberikan informasi ke semua router Updatenya secara Triggered update maksudnya tidak semua informasi di router akan dikirim seluruhnya ke router-router lainnya.
- Convergencenya antar router sangat cepat dikarenakan informasi yang berubah/bertambah/berkurang saja yang dikirim ke router lainnya. Dibutuhkan power memory dan proses yang lebih besar.
- Sangat bergantung pada jenis paket Link state Adversitement packet (LSA packet)
- Memiliki sistem update informasi routing yang teratur dan rapi
- Memiliki konsep jaringan hirarki yang membuat proses update informasinya lebih termenejemen dengan baik
